在電源老化、測試過程中通常采用特定的非線性負載，如三線制整流器、四線制整流器等，同時其功率因數也有特定要求。

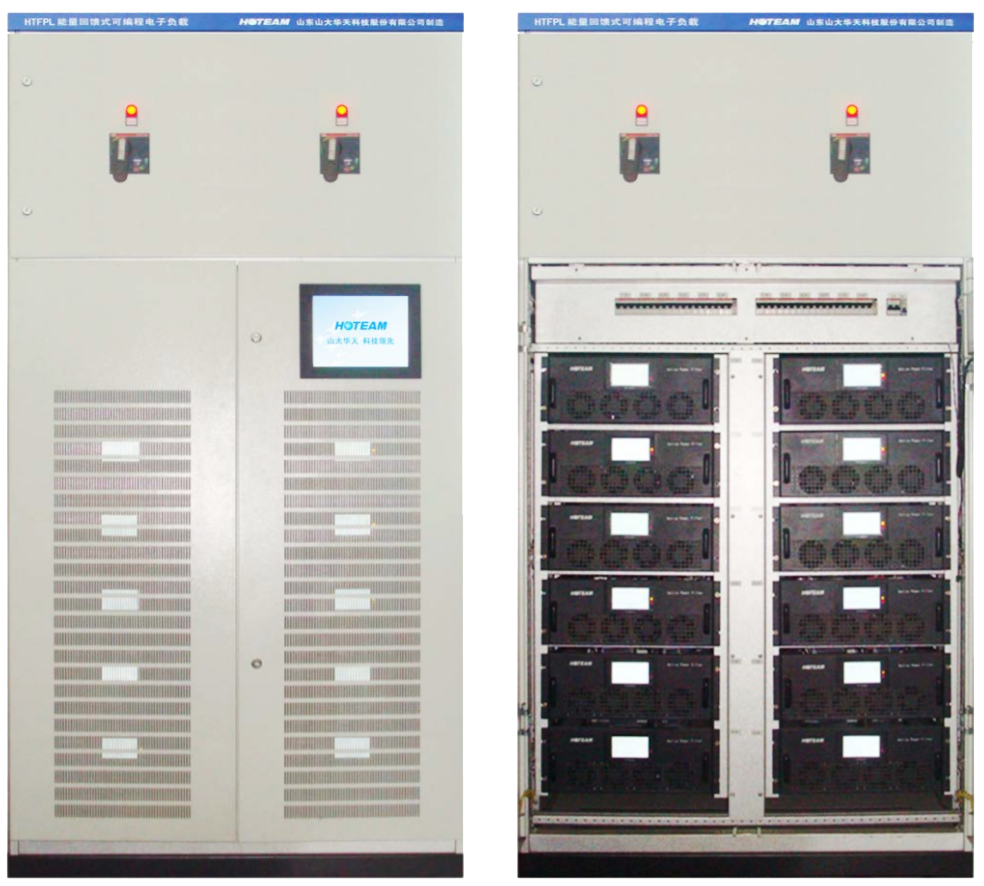

在有源電力濾波器及無功補償設備的檢驗、測試、老化過程中，不僅有上述要求，同時還需可設定的三相有功不平衡、無功功率，諧波次數、幅值、相位可編程特性。華天HTFPL系列能量回饋式可編程電子負載由負載模擬單元、能量回饋單元和可編程人機界面組成，可模擬多種類型的負載，具有精度高、編程靈活、安全可靠、高效節能、維護簡單、擴容方便等優點。
華天HTFPL系列能量回饋式可編程電子負載整機采用模組結構，采用交直交的背靠背雙向可調逆變技術，由多個負載、回饋對并聯構成，負載單元四線制接入電網、回饋單元三線制接入電網，二者的直流母線正負分別相連。
人機界面通過RS485總線集中監控管理負載單元、回饋單元，模擬小電流負載時，可運行一個負載回饋對，模擬大電流負載時，可運行多個負載回饋對。每個負載回饋對又可以單獨調節輸出電流的大小，以達到精確輸出的要求。
常見的負載類型已經預存于每個負載單元的控制模塊中，通過人機界面可以一鍵加載。人機界面具有編程功能，可以自定義任意電流波形，同時，預存了多種負載模版，編程既簡單又快速。
負載階躍時，由光纖信號同步各負載單元，同步特性好。

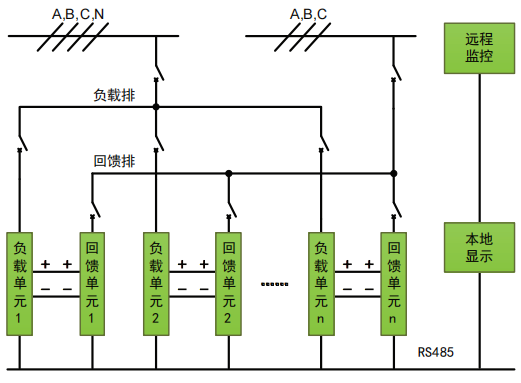

系統構成框圖
人機界面與負載單元的控制器通信，指定其加載某種預存的負載電流波形數據，或者下發編程的電流波形數據，控制器中的高速數字信號處理器（DSP）對數據進行處理，得到指令電流，并通過電流跟蹤控制電路和驅動電路，以脈寬調制（PWM）信號形式向負載電流發生電路送出驅動脈沖，驅動IGBT或IPM功率模塊，生成負載電流，實現各種負載類型的模擬。
每個“負載單元”可以編程輸出各種負載波形，其輸入的有功功率通過“回饋單元”實現平衡。由于“回饋單元”可以實現雙向能量控制，因此“負載單元”通過編程可以模擬為阻性負載、容性負載、感性負載、整流器負載、電動機、發電機等各種類型的負載，也可以模擬以上幾種類型負載的疊加。

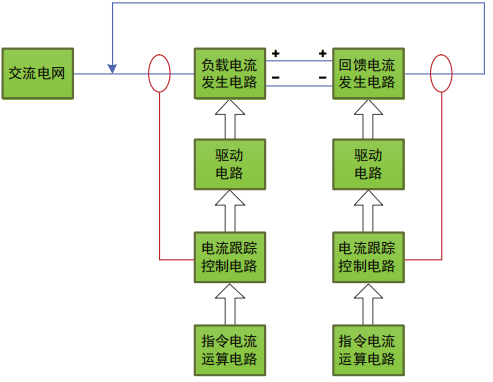

工作原理框圖
阻性負載、感性負載、容性負載，各種負載的組合；
不平衡負載，如單相負載、線間負載；
三相四線整流器、單相整流器；
三相三線六脈整流器、三相三線十二脈整流器；
單相、三相發電機；
自定義的任意電流波形負載；
負載階躍，可預設階躍速度，方便試品的響應速度測試。
輸出30A~600A電流控制精度均可達到3%以下。
模塊并聯，擴容方便
模塊化，維護簡單；
單獨模塊故障不影響系統運行，具有冗余功能。
恒頻PWM專利技術，紋波小、損耗低；
整機效率高于92%（滿載輸出）；
節能，可將有功電能回饋到電網。
常見負載類型一鍵加載；
預存多種模板，編程快速靈活；
編程數據可存儲，調用方便；
多模塊集中管理，按需啟動，輸出容量可調。

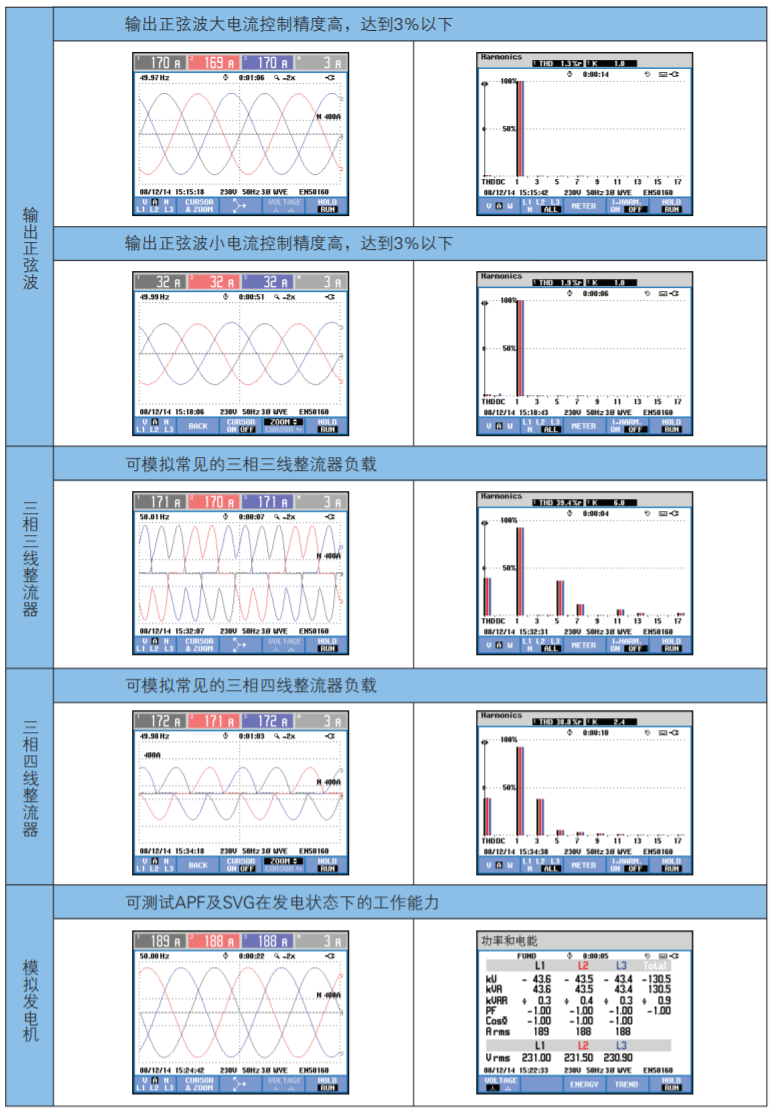

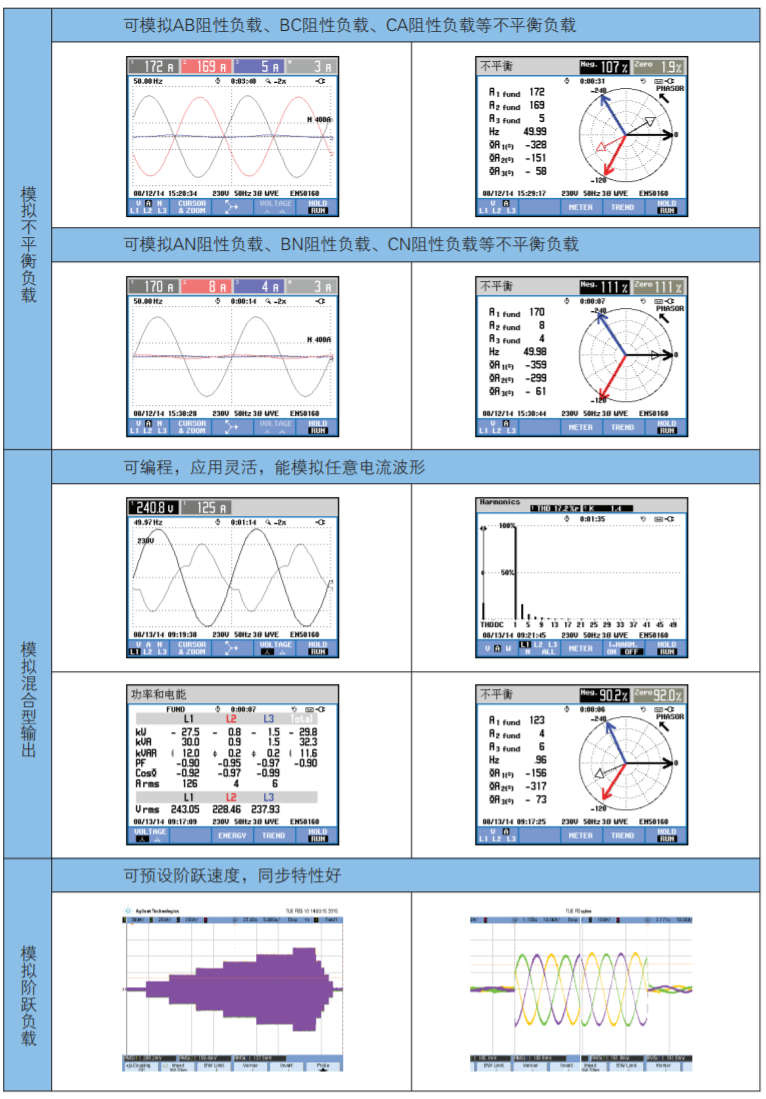

負載模擬測試

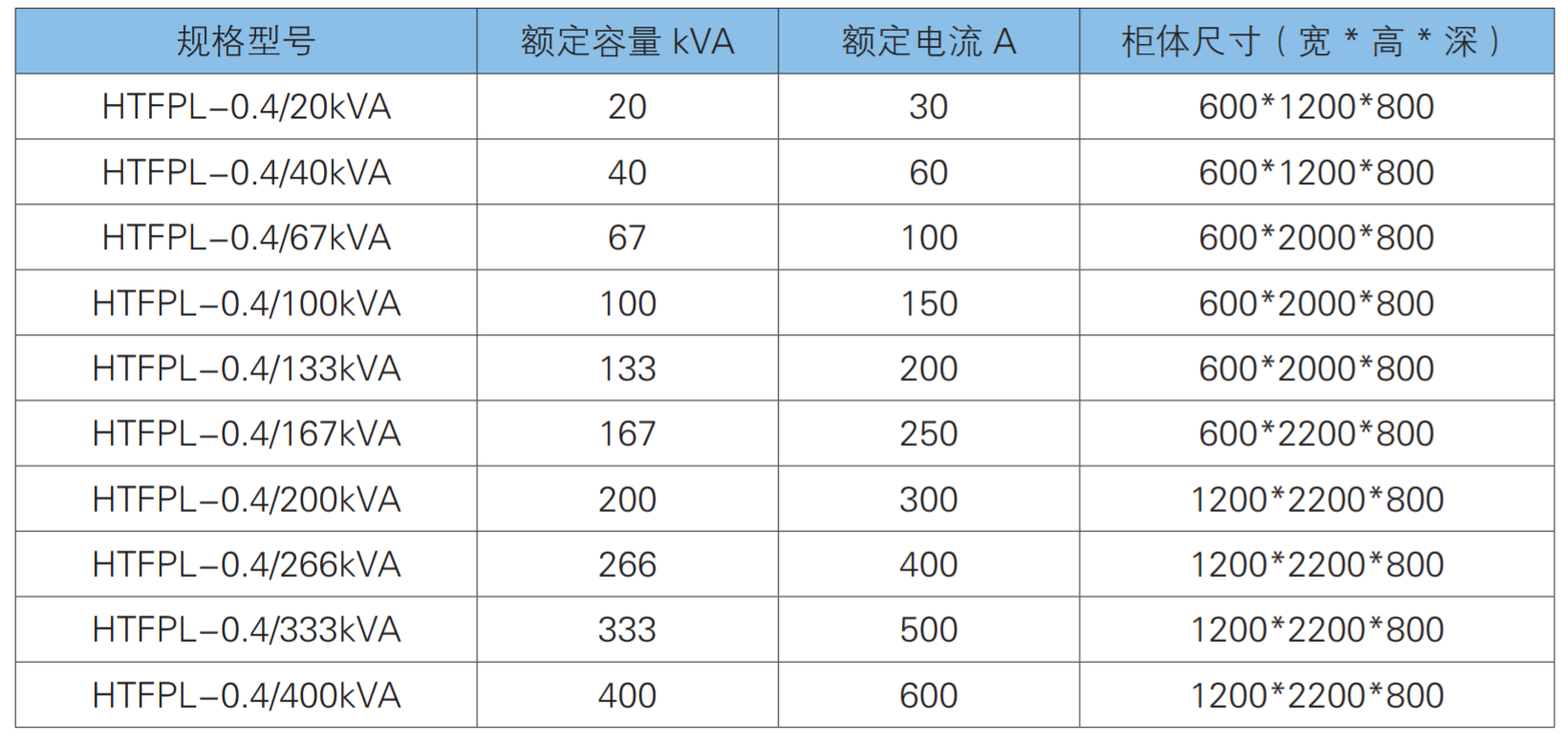

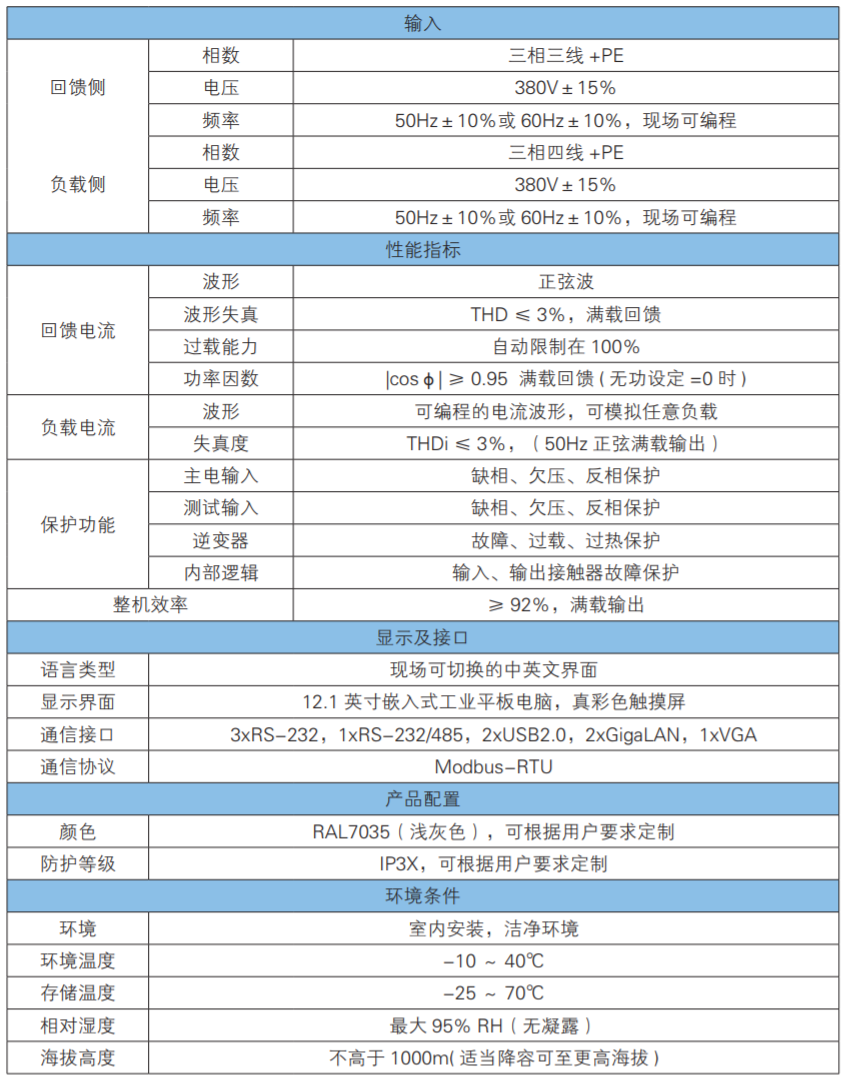

規格型號
無功補償裝置、無源電力濾波器裝置、有源電力濾波器裝置作為電能質量治理的主要設備，得到廣泛的應用。這些設備在性能測試時需要測試眾多指標。
并聯補償裝置綜合測試系統是適用于各類并聯補償裝置的實驗平臺，可以產生各種類型的模擬負載，方便補償裝置的各種性能測試。
綜合配電部分具有補償裝置接入方便、電流及電壓采樣方便、擴充其它負載方便、保護功能齊全的特點，裝設電動操作的總進線開關，可以遠程操作。
系統接入調壓裝置，可用于其它電壓等級的設備測試，同時，節省了外網容量。

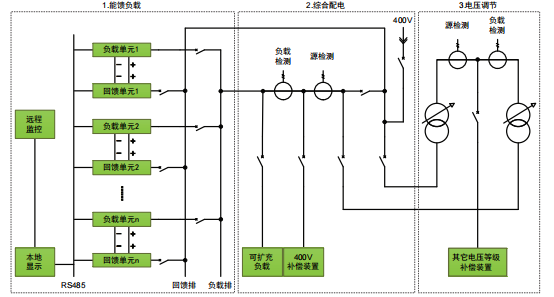

并聯補償裝置綜合測試系統框圖

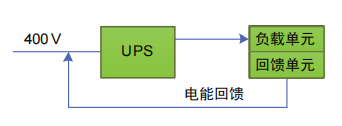

可用于UPS、穩壓電源等裝置的性能測試與老化。

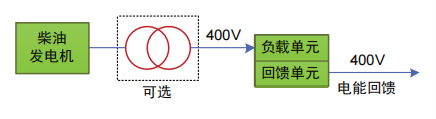

可用于柴油發電機等裝置的性能測試、老化。
