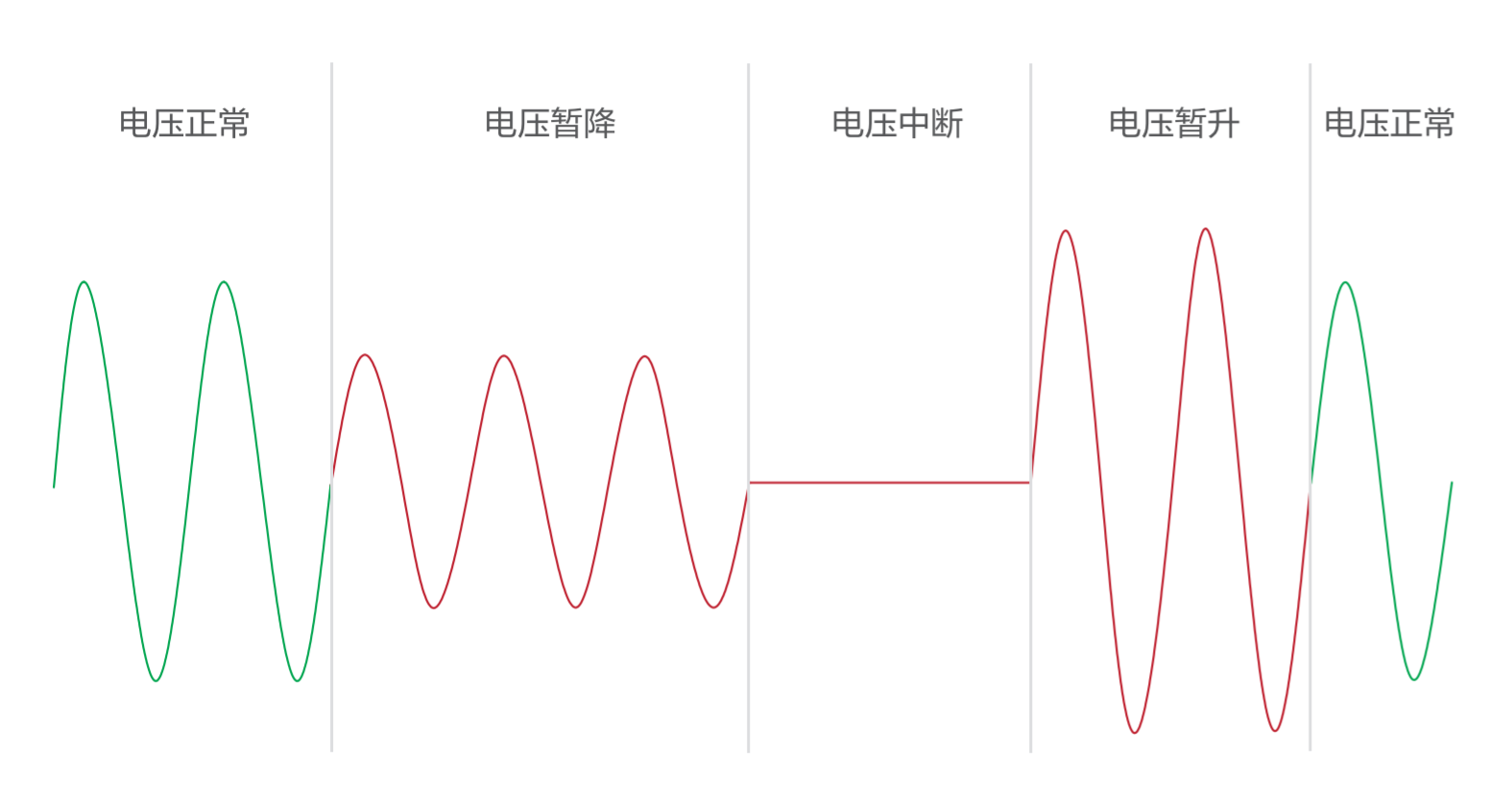

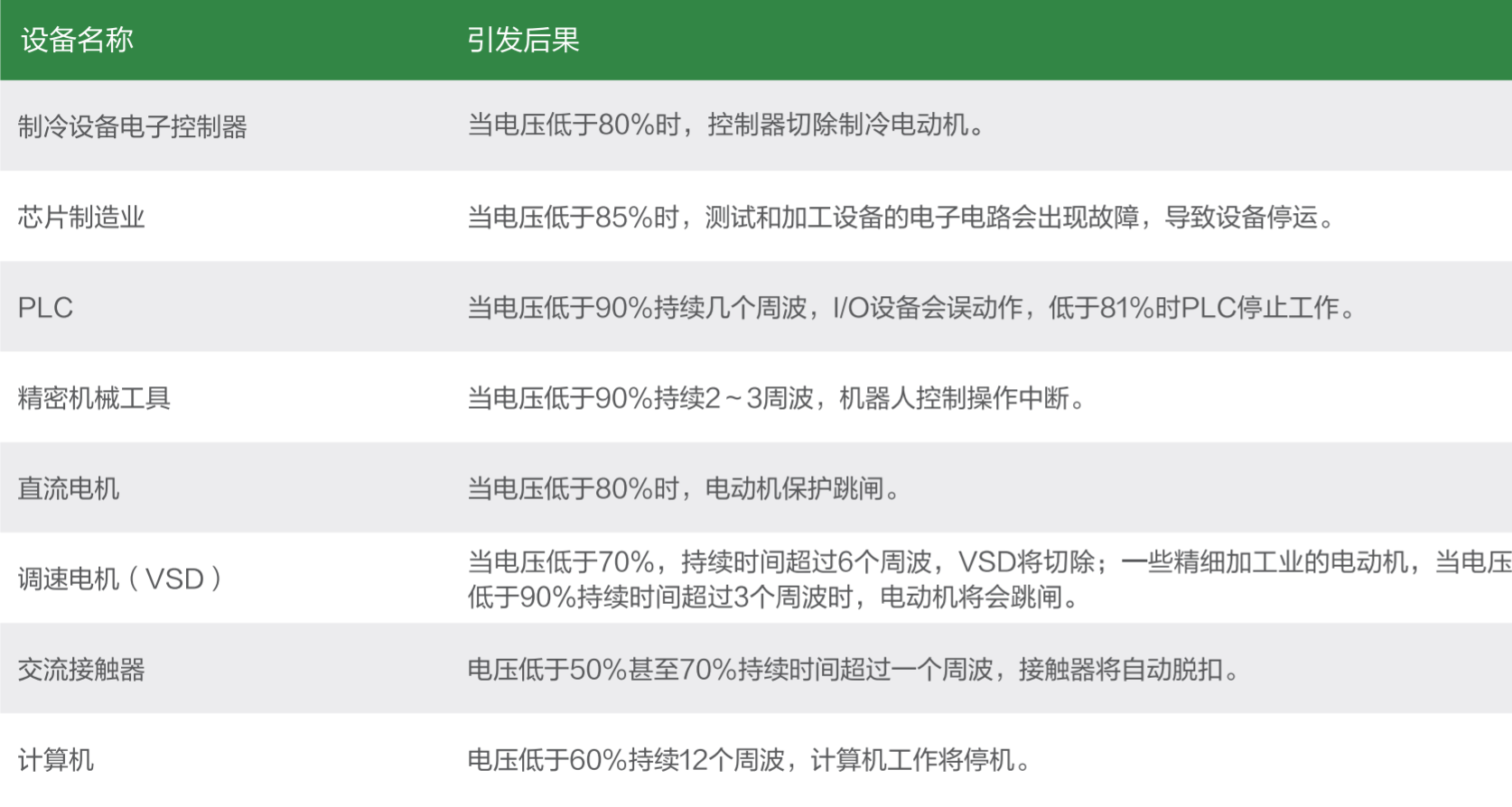

電壓暫降定義及危害
IEEE 標準及國家標準《電能質量電壓暫降與短時中斷》(GB/T30137-2013)規定了電壓暫降定義:電壓暫降是指電力系統中某點工頻電壓有效值暫時降低至額定電壓的10%~90%(即幅值為0.1~0.9(p.u.))并持續 10ms ~ 1min，此期間內系統頻率仍為標稱值，然后又恢復到正常水平的現象。電壓暫降以剩余電壓百分比為度量。短時中斷是指一相或多相電壓瞬時降低到0.1p.u.以下，且持續時間為 10ms-1min。

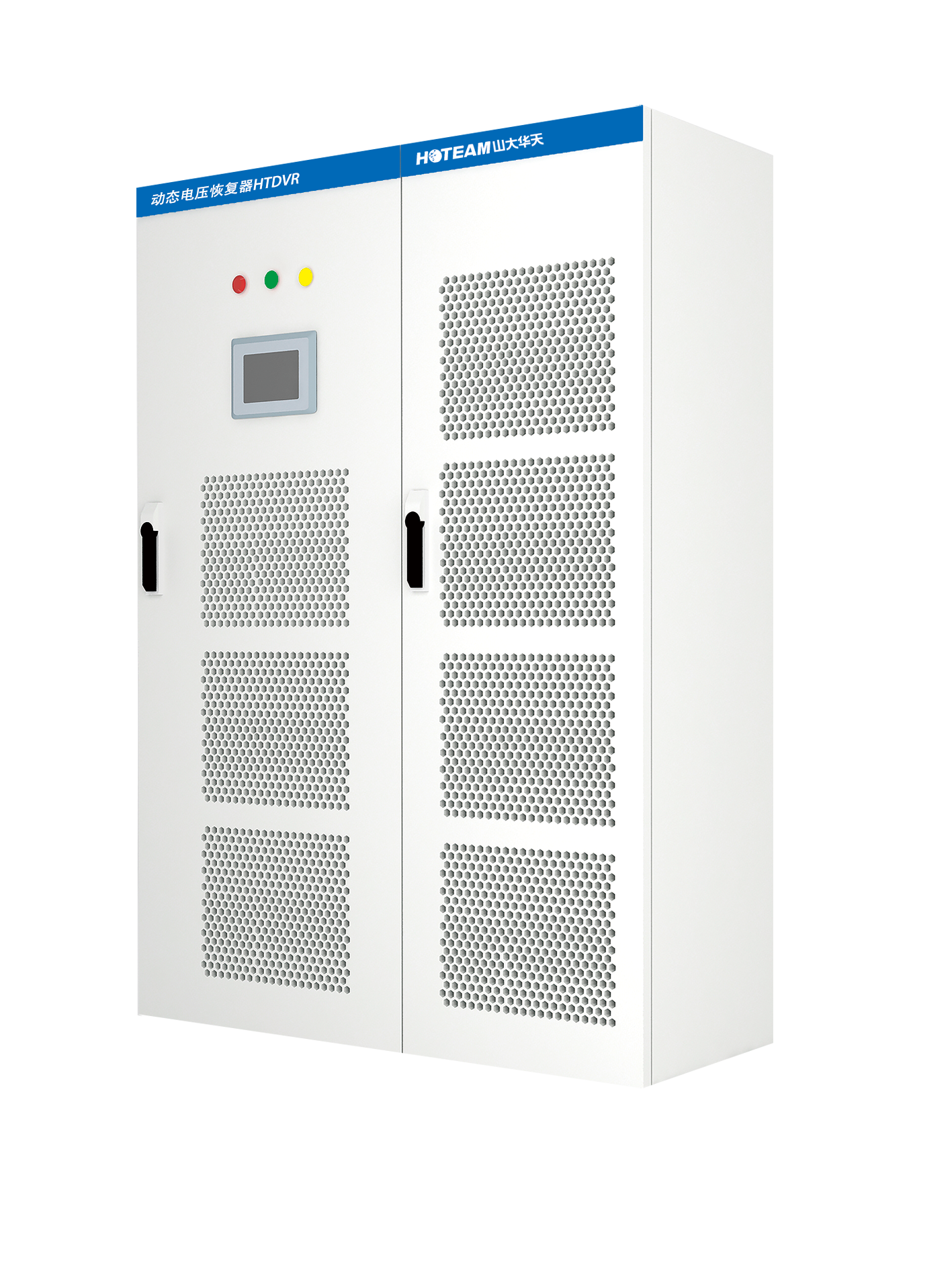

動態電壓恢復器HTDVR
華天HTDVR系列動態電壓恢復器采用全控型電力電子器件IGBT,由儲能元件( 超級電容)、逆變器、充電單元切換開關、旁路開關組成，采用逆變器并聯、切換開關串聯在供電電源和受保護的負載之間的形式接入系統,當系統電壓發生暫降、暫升和短時中斷時，HTDVR 立即切斷輸入側電源，同時從裝置自帶的儲能器件中吸取所需能量，通過三相橋式逆變電路系統產生與電網電壓幅值、相位均相同的電壓供給負荷，輸出電壓無縫鏈接達到額定值，不中斷負載供電，保障設備穩定運行。儲能式產品的優點是無論單相、兩相還是三相跌落，甚至跌落至 0% 均可治理，為負載提供合格的電能，保證負荷安全可靠運行。

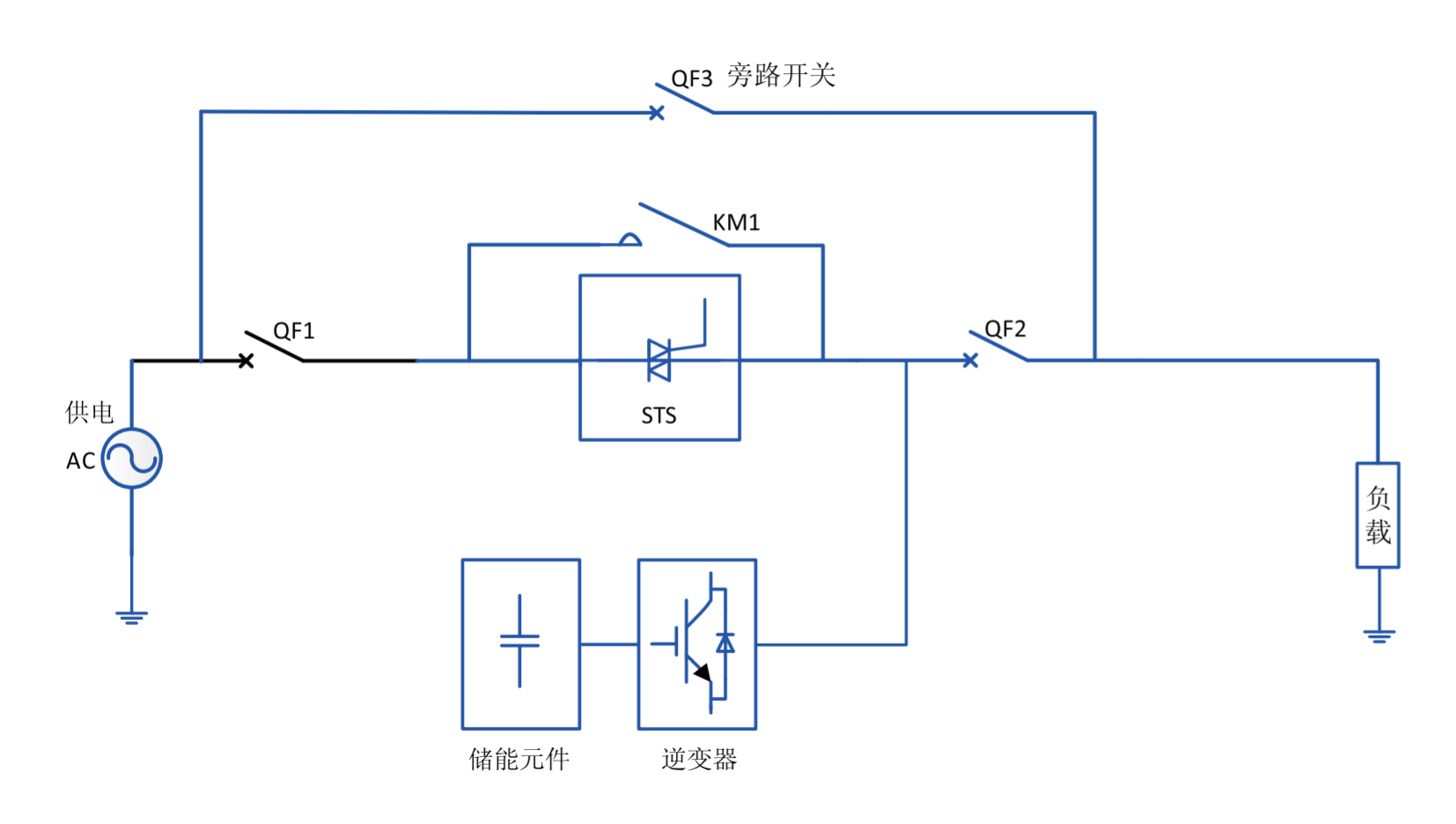

HTDVR工作原理

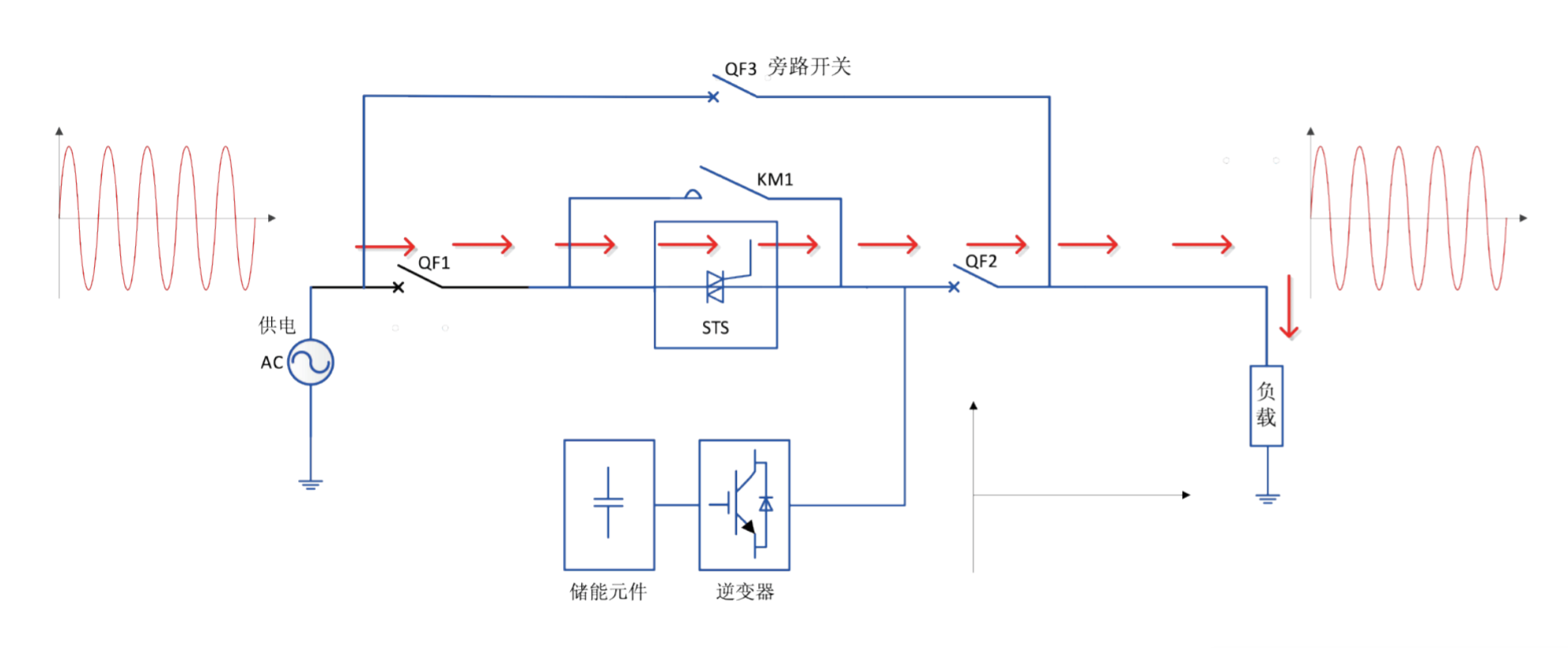

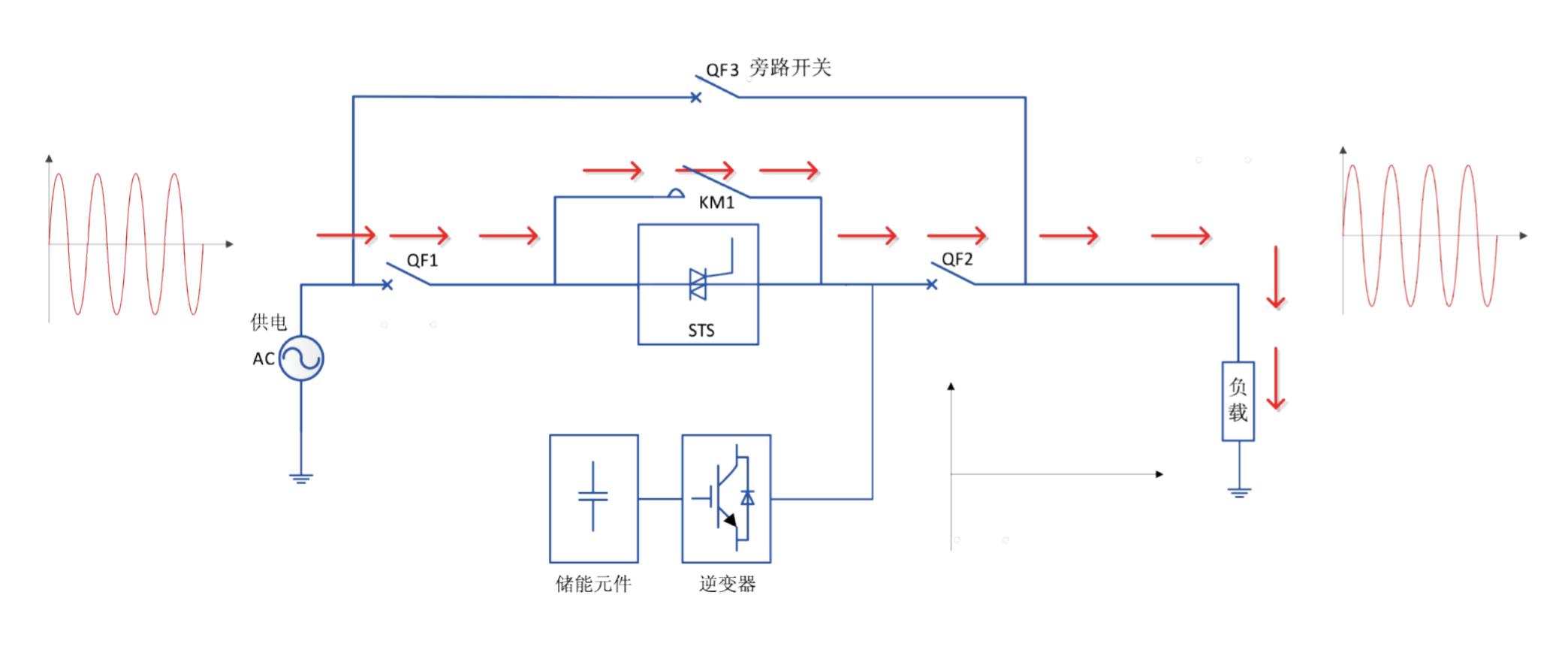

電網電壓處于穩定狀態
HTDVR 的晶閘管開關 STS 導通，電網通過此回路向負載供電。此時逆變器處于熱后備狀態，但保持與電網電壓同步，以便在電網擾動時立即動作。同時HTDVR實時監測電網電壓，如果出現電網電壓超出額定范圍(土30%可設定)，則將工作模式迅速轉換為補償狀態。

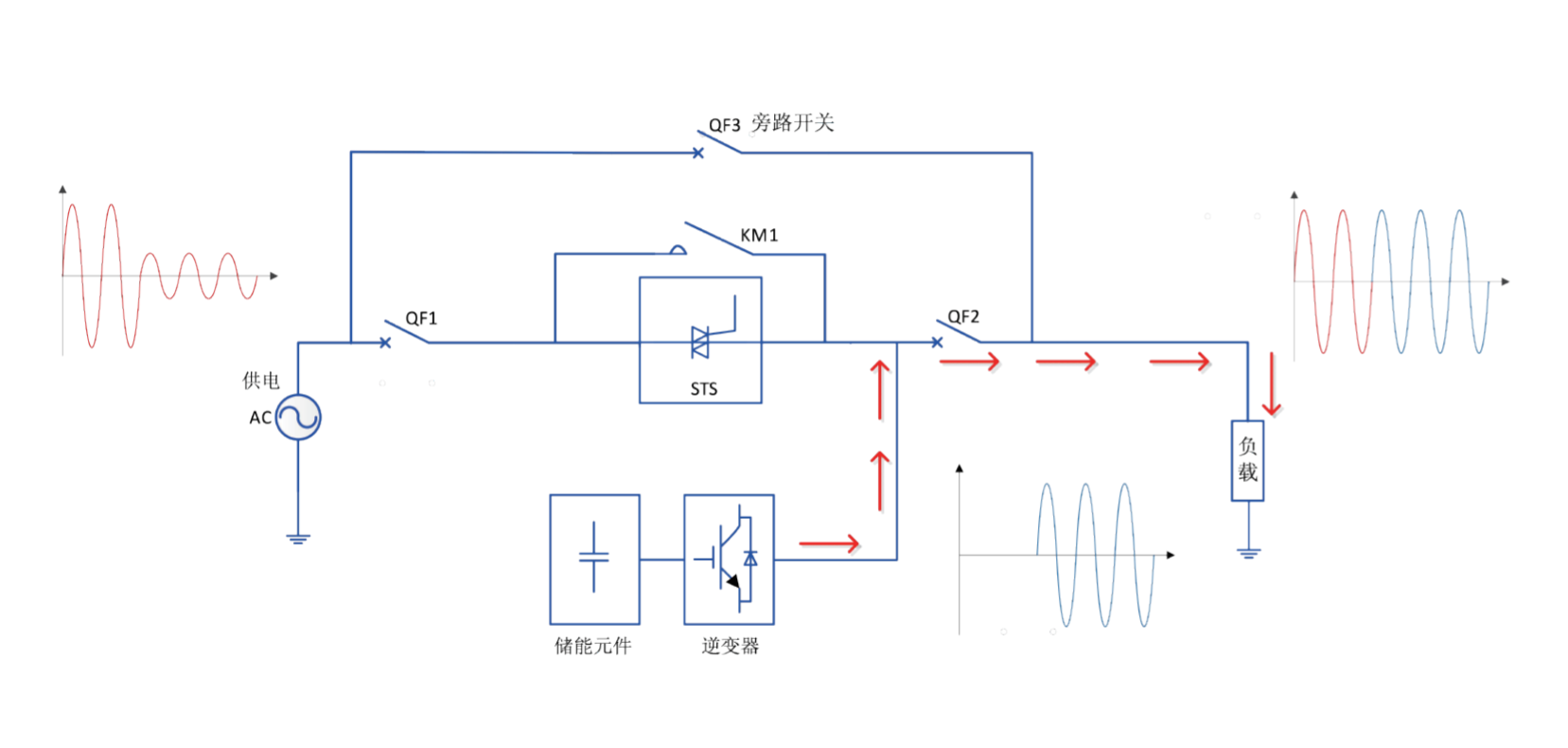

發生電壓擾動
當 HTDVR 在待機狀態檢測到電網電壓異常，設備會迅速切斷晶閘管開關 STS，逆變單元將超級電容的能量逆變?yōu)榕c電網電壓跌落前等幅同相位的標準正弦波提供給負載，保障負載設備的穩定運行。

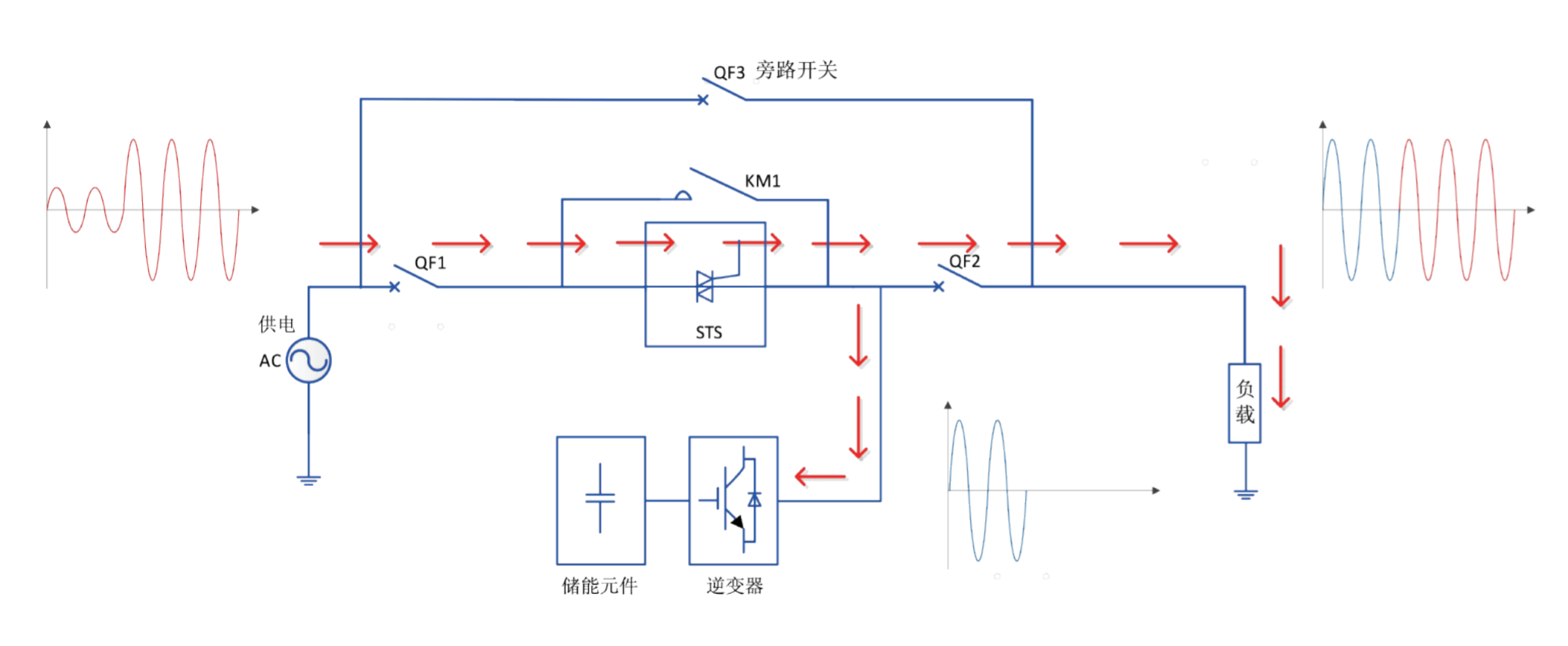

電網電壓重新穩定
當 HTDVR 補償過程中檢測到電網電壓恢復到正常，HTDVR 裝置會將 DVR 輸出的電壓波形與電網波形進行同步。同步完成后重新導通 STS，繼續由電網向負載供電。
故障旁路工作
HTDVR 自身發生故障的情況下，負載電流自動轉換到故障安全旁路，電流通過并聯在 STS 兩端的旁路電路為負載供電，此時 DVR 裝置不會響應電網的異常事件。

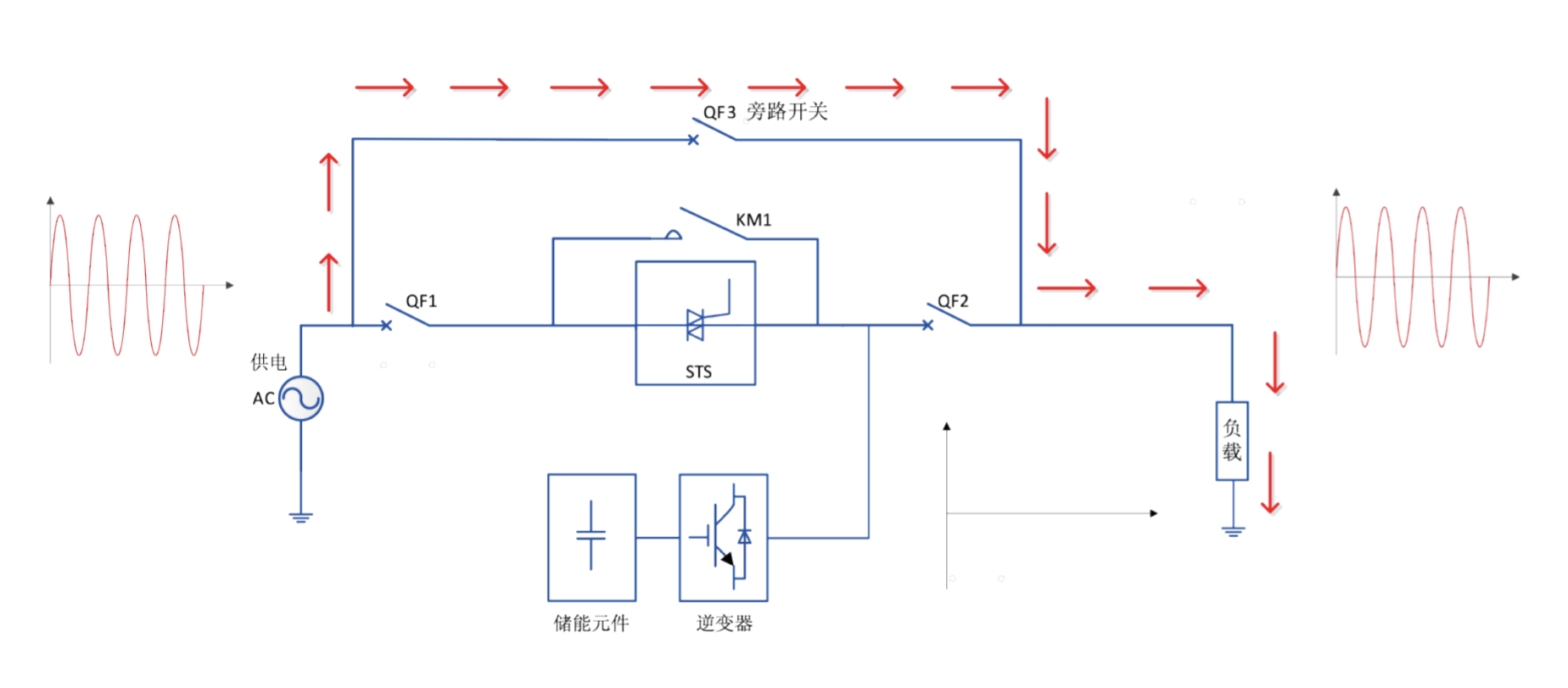

維護旁路工作
在維護期間，先閉合 QF3 使負載在維護期間保持正常工作，然后斷開 QF1和 QF2，HTDVR 將和電網隔離方便維護。
產品特點
先進的控制算法和硬件結構。
三電平逆變器提高整機工作效率，降低損耗。
并網逆變器控制算法確保電網電壓與補償電壓之間無縫切換。
超級電容器充放電速度快、效率高。
多DSP芯片設計，全數字控制。
產品補償功能完善，工作范圍寬。
單相、兩相、三相電壓暫降均可治理。
可治理130%以內的電壓暫升。
可治理短時電壓中斷（100%深度電壓暫降）。
響應速度快：響應時間1ms。
標準3秒保護時間，其它保護時間可定制。
保護閾值可根據現場負載敏感度設置。
無諧波污染：采用第四代代絕緣柵雙極型晶體管和多重保護技術，變壓器隔離技術，無諧波注入污染。
易于安裝，配置靈活。
采用超級電容為儲能元件、功率密度高、占地面積小，尤其適合后期改造項目。
超級電容在單獨柜體內出廠前安裝完畢，無需現場安裝。
功耗低，配電室或者車間無需安裝額外的空調設備。
安裝接線簡單，只需接入電源進線和負載出線即可。
專為工業級負載設計，冗余度高，可靠性高。
高冗余工業級逆變器模塊設計，關鍵元器件的冗余度高，設備抗沖擊能力強。
超級電容循環次數可達100萬次，沒有“記憶效應”、使用溫度范圍寬、安全性高。
超級電容管理系統實時監控各電容狀態，為超級電容的安全使用和壽命延長提供保障。
控制器、逆變器、靜態開關之間光纖通訊，抗電磁干擾強。
標配自動STS故障旁路：保證STS模塊出現故障的情況下，設備自動轉為旁路供電，保證負載的正常連續運行。
友好的人機界面。
10英寸彩色觸摸屏，直觀顯示DVR運行狀態、測量值、設置參數，方便現場設置。
設備歷史事件以及電壓擾動事件記錄。
具有RS485通訊接口，采用標準MODBUS通信協議；可定制TCP/IP等協議。
運行成本低，維護簡單。
運行效率99%，功耗非常低。
功率單元采用標準模塊化設計，模塊可以互換，可維修性高。
裝置運行后自動檢測，無需人為干預，自動化程度高。
儲能單元免維護設計，無需像UPS電源一樣定期更換電池。
功率單元支持熱插拔，有效降低平均修復時間（MTTR）。
雙向智能充放電單元，維護時可對超級電容安全放電，保證維護人員安全。
智能溫控風扇，延長風扇使用壽命。

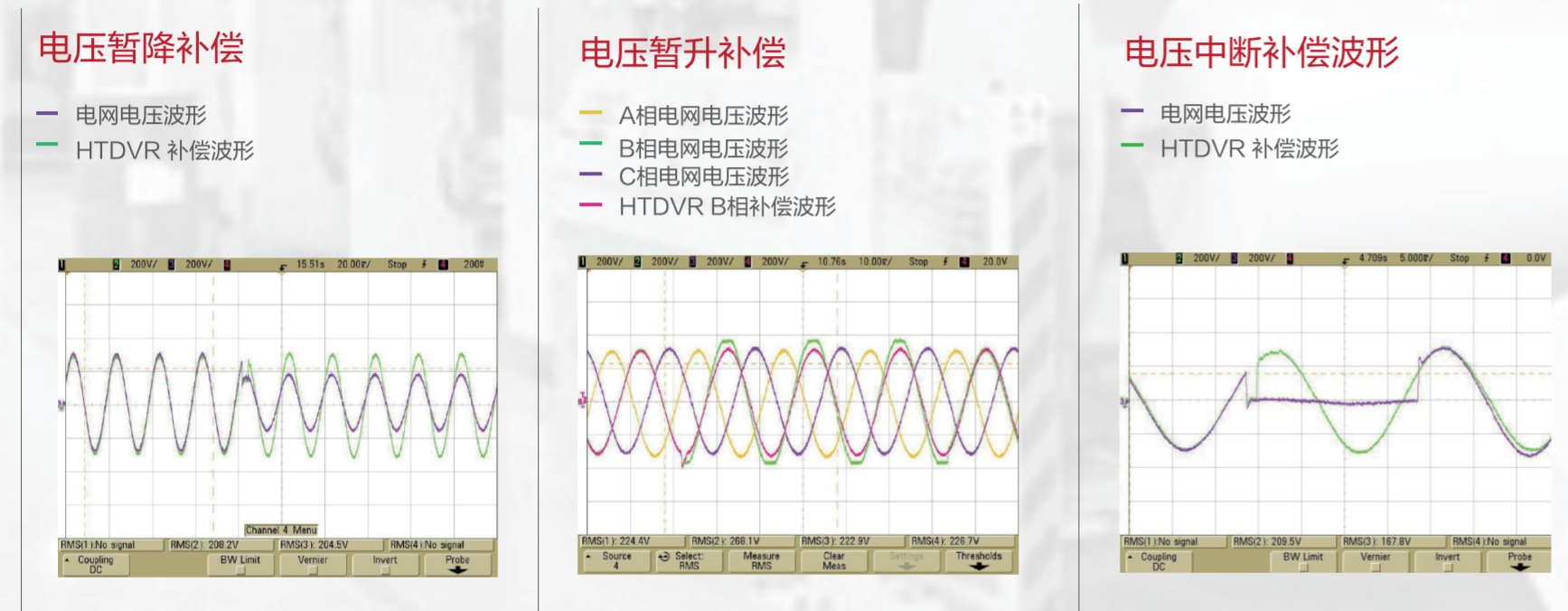

補償波形

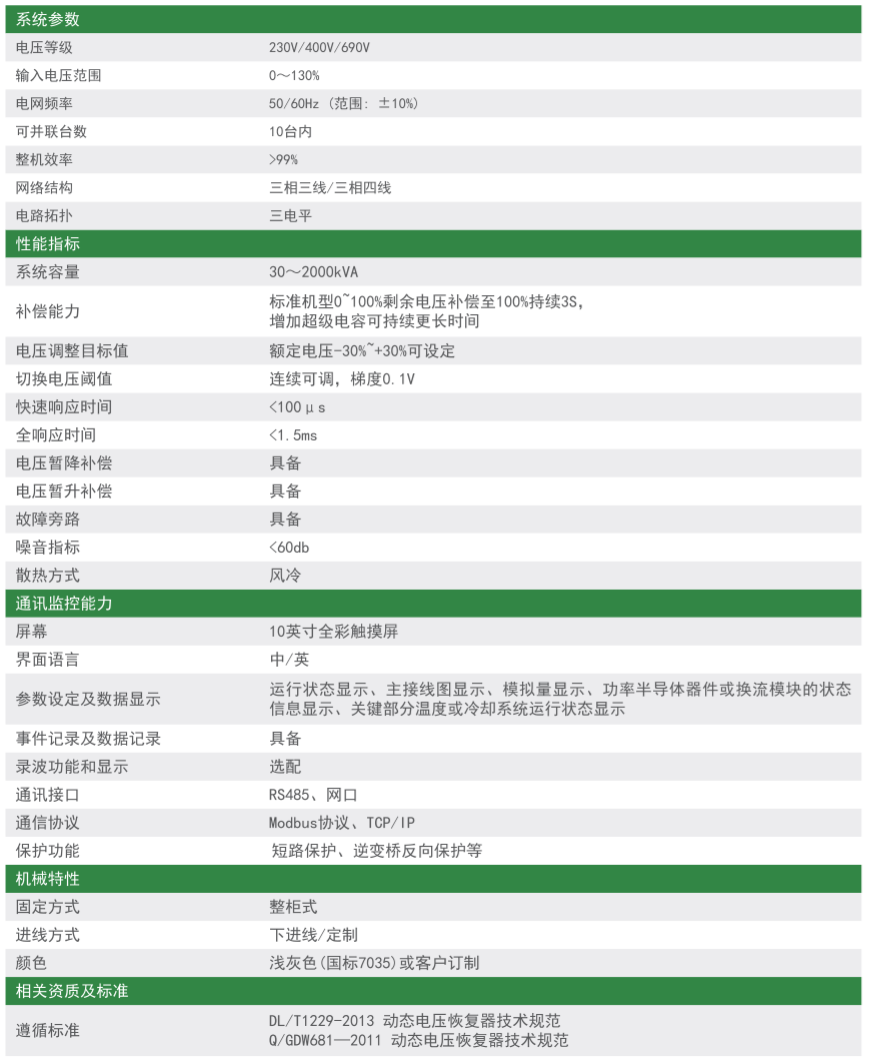

技術參數

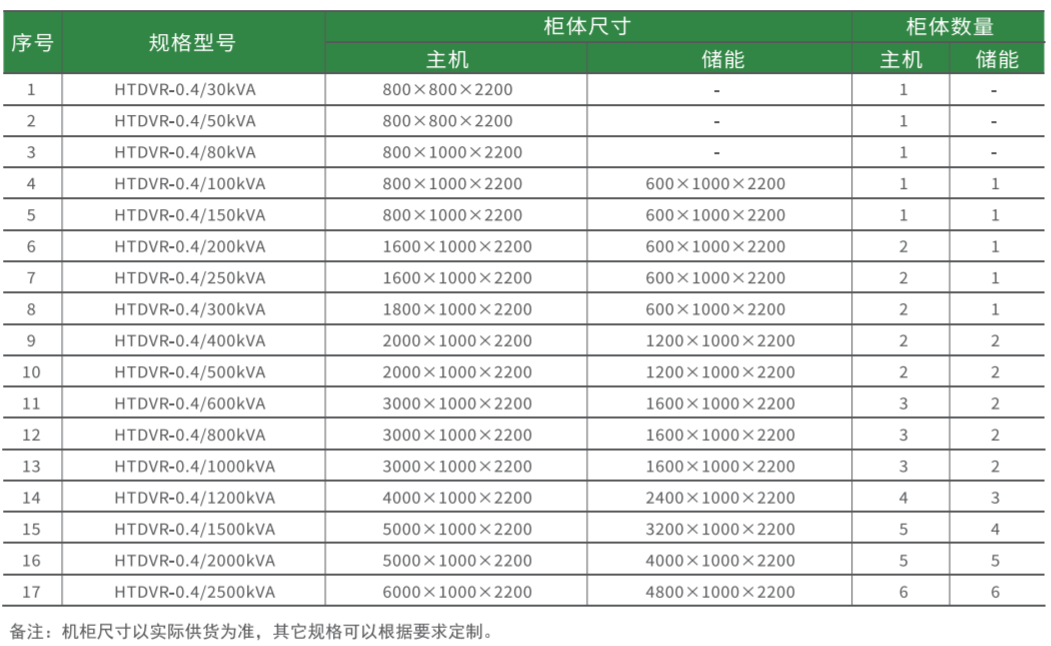

產品規格
